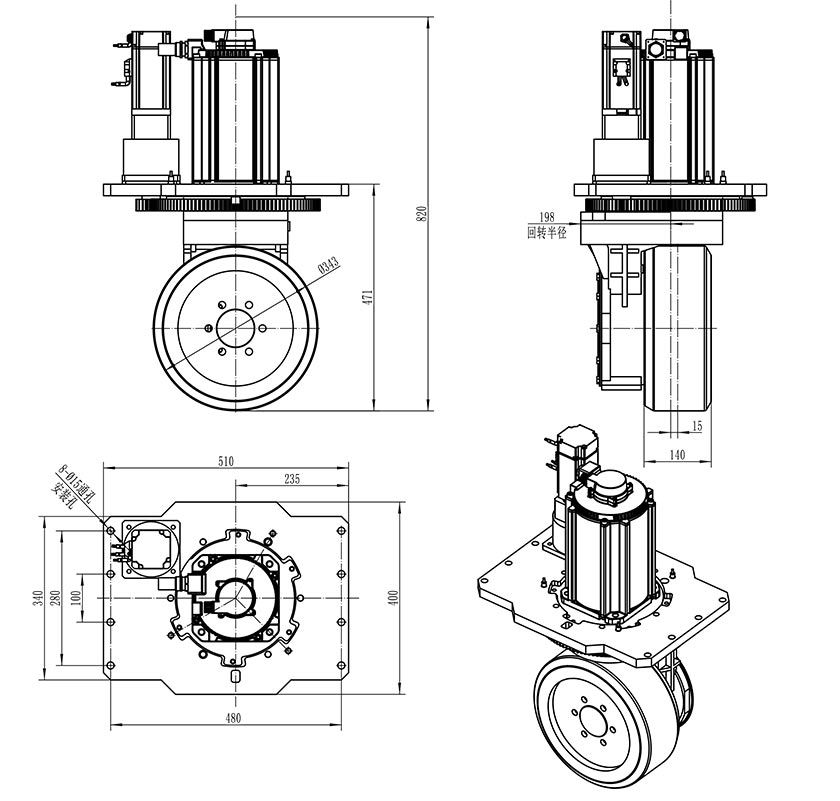

Вертикальное ведущее колесо HL343 объединяет мощный двигатель переменного тока мощностью 4,5 кВт (крутящий момент 14,8 Нм) с сервоприводом 0,75 кВт (± 110 °) через передаточные числа 22,32: 1 и 300:1. Обладая колесами φ 343 × 140 мм, он обеспечивает скорость 139 м/мин и грузоподъемность 3000 кг для тяжелых AGV и промышленных транспортных систем с дополнительными конфигурациями энкодера.
| Основной параметр производительности | ||
| Модель | HL343-AC4500-48-22 | |
| Индекс производительности | Параметр | |
| Мотор перемещения | Тип двигателя | Асинхронный двигатель переменного тока |
| КВ силы мотора | 4,5 | |
| Напряжение V | 48 | |
| Номинальный ток А | 107 | |
| Номинальный крутящий момент Нм | 14,8 | |
| Номинальная скорость об/мин | 2890 | |
| Тип энкордера | Инкрементальный кодер | |
| Коробка передач | Тип редуктора | Вторичный редуктор |
| Коэффициент редуктора | 22,32: 1 | |
| Тормоз | Тормозной момент Нм | 40 |
| Номинальное напряжение | DC24 | |
| Колесо | Материал тайера | Полиуретан/резина |
| Размер колеса | Φ343X140 | |
| Рулевая часть | Тип двигателя | Постоянный синхронный серводвигатель |
| КВ силы мотора | 0,75 | |
| Напряжение V | 48 | |
| Номинальный ток А | 19 | |
| Номинальный крутящий момент Нм | 2,39 | |
| Номинальная скорость об/мин | 3000 | |
| Тип редуктора | Вторичный редуктор планетарной передачи | |
| Передаточное отношение | 300:1 | |
| Тип энкордера | Инкрементальный энкодер/Абсолютный энкодер | |
| Другие | Угол ограничения рулевого управления | ± 110 ° |
| Скорость перемещения м/мин | 0-139 | |
| Номинальная тяга N | 1700 | |
| Пропускная способность Кг | 3000 | |
| Вес нетто кг | 120 | |
| Используется для мобильных роботов (AGV), штабелеров для поддонов, тележек для поддонов, метельщиков, тележек для воздушных работ и т. Д. | ||
Высокая грузоподъемность: с грузоподъемностью 3000 кг это колесо поддерживает сверхмощные AGV или роботизированные платформы, несущие большие нагрузки.
Сильное сцепление: тяга с номиналом 1700 Н обеспечивает надежное сцепление и усилие привода под нагрузкой, повышая надежность и производительность.
Высокая скорость движения: до ~ 139 м/мин обеспечивает значительную мобильность для промышленного транспорта, обеспечивая приличную пропускную способность.
Надежный приводной двигатель: асинхронный двигатель переменного тока мощностью 4,5 кВт обеспечивает мощную приводную базу, подходящую для сложных задач (наклон, большие нагрузки, частые циклы).
Компактный размер колеса но большая покрышка: Покрышка φ 343 × 140 мм обеспечивает стабилизированную площадь контакта пола и хорошую амортизацию, с полиуретаном/резиновым материалом предлагая стойкость и ровную завальцовку.
Интегрированный механизм управления рулем: с выделенным мотором управления рулем и пределом управления рулем ± 110 °, блок поддерживает маневренность, которая особенно полезна в крытом снабжении или плотных проходах склада.
Тормоз в комплекте: встроенный тормоз обеспечивает безопасность и предотвращает нежелательное движение при остановке или парковке автомобиля.
Компактная вертикальная конструкция: вертикальное ведущее колесо означает, что ось привода является вертикальной, что позволяет осуществлять установку под шасси или в компактных компоновках, что выгодно для низкопрофильных автомобилей.
Гибкость для конструкторов систем: с такими деталями спецификации, как материал шины, тип двигателя, передаточное число четко определены, дизайнеры знают, чего ожидать и могут соответствующим образом интегрировать.
