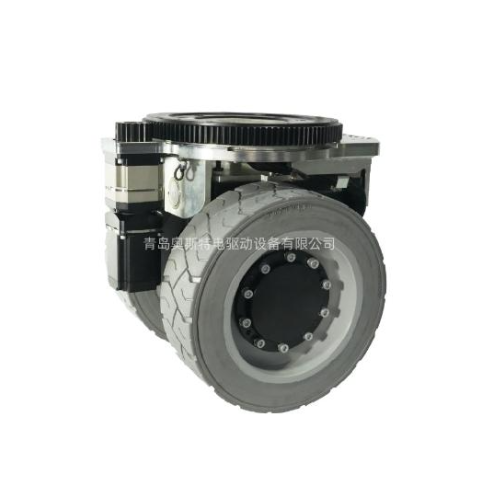

  • hw380 steering drive wheel with ruber wheel
  • hw380 steering drive wheel with ruber wheel

HW380 Heavy Duty Дифференциальное рулевое колесо

HW380 Heavy Duty Дифференциальный рулевой привод оснащен серводвигателем мощностью 3 кВт (крутящий момент 9,55 Нм) и сервоприводом рулевого управления мощностью 0,75/1 кВт (крутящий момент 2,39 Нм) с передаточными числами 35:1 и 322,22: 1. Его колеса φ 380 × 130 мм обеспечивают скорость 44,35 м/мин и грузоподъемность 4000 кг для сверхтяжелых применений AGV, с рулевым управлением ± 120 ° для превосходной маневренности.

Спецификация HW380 Heavy Duty Дифференциальный рулевой привод колеса

Модель

HW380-SM3000-48-65-SL

Шагающий мотор

Тип двигателя

Мотор сервопривода

Мощность двигателя, кВт

3

Напряжение V①

48

Номинальный ток А

77,7

Номинальный крутящий момент Нм

9,55

Номинальная скорость вращения, об/мин

3000

Тип кодировщика

Инкрементальный тип

Коробка передач

Типы коробок замедления

Замедление вторичной передачи

Передаточное число редуктора

35:1

Торможение

Тормозной момент составляет Нм

16,5

Номинальное напряжение В

DC24

Шина

Материал колеса

Полиуретан/резина

Размер колеса

Φ380X130

Поверните часть

Тип двигателя

Мотор сервопривода

Мощность двигателя, кВт

0,75/1

Напряжение В

48

Номинальный ток А

19,9

Номинальный крутящий момент Нм

2,39

Номинальная скорость вращения, об/мин

3000

Типы коробок замедления

Вторичные планеты замедляются

Передаточное число редуктора

322,22: 1

Тип кодировщика

Абсолютное значение

Другое

Поверните, чтобы ограничить угол

± 120 °

Скорость движения м/мин

0-44,35

Номинальная тяговая сила N

2200

Грузоподъемность кг

4000

Вес нетто кг

200
