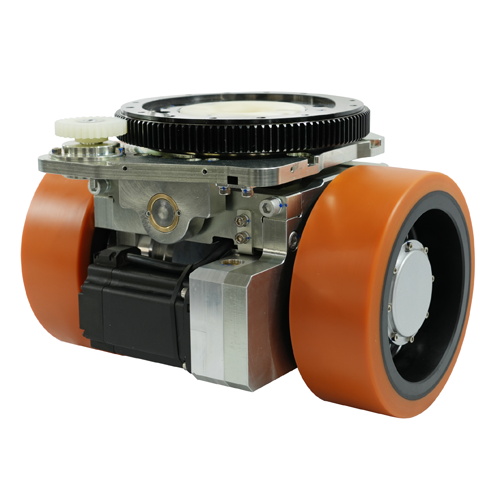

Эта высокопроизводительная система привода оснащена двумя серводвигателями мощностью 3 кВт, обеспечивающую крутящий момент 1066 Нм при транспортировке тяжелых грузов со скоростью 60,7 м/мин. Благодаря рулевому управлению на 180 °, защите IP54 и многослойному контролю безопасности он обеспечивает точную и стабильную работу в суровых промышленных условиях, повышая при этом эффективность и безопасность.
| Основной параметр производительности | ||
| Модель | HW400-SM3000-48-62-DS | |
| Индекс производительности | Параметр | |
| Мотор перемещения | Тип двигателя | Постоянный синхронный серводвигатель |
| КВ силы мотора | 3kw (два) | |
| Напряжение V | 48 | |
| Номинальный ток А | 72 | |
| Номинальный крутящий момент Нм | 9,55 | |
| Номинальная скорость об/мин | 3000 | |
| Тип энкордера | Инкрментальная энкордер | |
| Коробка передач | Тип редуктора | Вторичный редуктор |
| Коэффициент редуктора | 60,7 | |
| Тормоз | Тормозной момент Нм | 16,5 |
| Номинальное напряжение | DC24 | |
| Колесо | Материал тайера | Полиуретан/резина |
| Размер колеса | Φ400X15 | |
| Другие | Угол ограничения рулевого управления | ± 180 ° |
| Скорость перемещения м/мин | 0-34 | |
| Номинальная тяга N | 9790 | |
| Пропускная способность Кг | 6000 | |
| Вес нетто кг | 255 | |
| Сила мотора опционная Используется для мобильных роботов (AGV), штабелеров для поддонов, тележек для поддонов, метельщиков, тележек для воздушных работ и т. Д. | ||
1. Мощный привод, высокая эффективность и стабильность
Оснащенный двойными серводвигателями, каждый двигатель имеет номинальную мощность 3 кВт, номинальную скорость 3000 об/мин и номинальный крутящий момент 9,65 Н · м, обеспечивая надежную мощность. С передаточным числом скоростей ведущего колеса 62, максимальной скоростью 60,7 м/мин, номинальным выходным крутящим моментом 1066 Н · м и статической нагрузкой 7000 кг он может работать эффективно и стабильно как для перевозки тяжелых грузов, так и для быстрой передачи задач, значительно повышая эффективность работы промышленных транспортных средств.
2. точное рулевое управление, гибкое маневрирование
Передаточное число большой шестерни к малой шестерне 220/30, угол поворота более 180 °, а максимальный диаметр поворота составляет 740 мм. В сочетании с абсолютным энкодером (модель ADX - C038L8 - MA12 / 1284CP - P061) он обеспечивает точное управление рулевым управлением. Будь то гибкое рулевое управление в узком пространстве или точное движение по сложному пути, он может легко справляться с задачами, эффективно повышая операционную гибкость и точность.
3. Множественные защиты, безопасность и надежность
Уровень защиты двигателя достигает IP54, что обеспечивает отличную защиту от пыли и брызг, что делает его пригодным для сложных промышленных сред, таких как пыльные и влажные условия. При тормозном напряжении 24 В и тормозном моменте 16,5 Н · м он также оснащен электрическими ограничениями 110 градусов с каждой стороны, механическими ограничениями 120 градусов с каждой стороны и тремя нормально закрытыми переключателями обнаружения PNP. Они всесторонне защищают безопасную эксплуатацию оборудования, уменьшая риск отказов и продлевая срок службы.
Свяжитесь с нами для решения системы привода для вашего AGV.
